Датчик проксимитора Bentley Nevada 330180-X0-00

Датчик проксимитора Bentley Nevada 330180-X0-00

Під час роботи з газовими та паровими турбінами температури можуть досягати таких високих значень, за яких звичайні безконтактні датчики працювати не зможуть. Система 3300 з безконтактними датчиками для високих температур (HTPS) спроєктована для роботи в умовах екстремальних температур усередині газових турбін, парових турбін і обертового обладнання інших типів. Система HTPS вимірює вібрацію, осьове переміщення й інші параметри всередині гарячих зон цих машин. Така система використовується для контролю такого:

• Зона біля лабіринтного ущільнення парової турбіни.

• Диференціальне розширення в паровій турбіні.

• Проходи кабелів зондів через підкоси, що підтримують корпус підшипника газової турбіни.

• Проходи кабелів зондів через вихлоп газової турбіни.

• Проблемні підшипники в зоні з високою температурою.

• Аналіз моди коливань між ступенями парових і газових турбін для безперервної діагностики обладнання.

• Вимірювання радіального та осьового проміжку між ущільненнями для зменшення стирання ущільнень.

• Більшість зон гарячих підшипників, де можливе руйнування звичайних безконтактних датчиків.

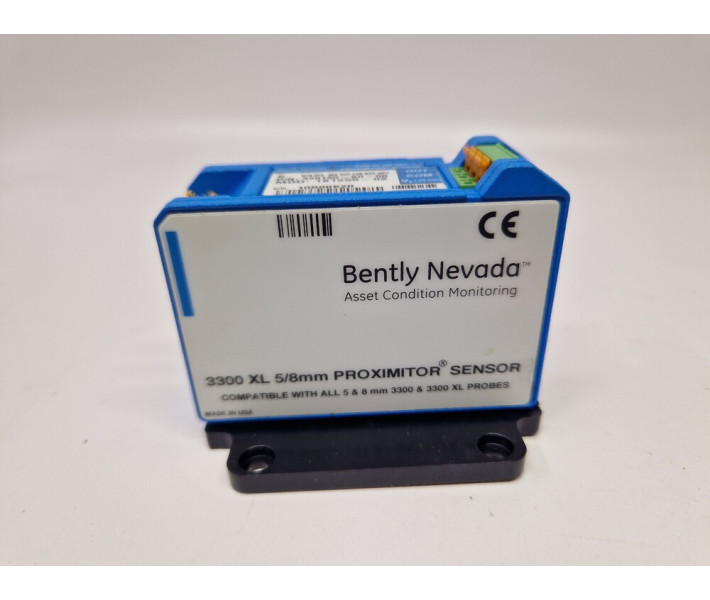

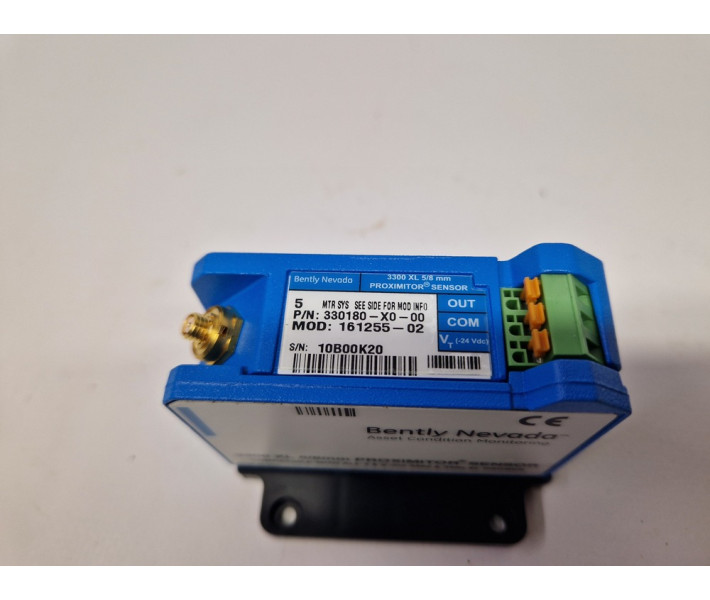

Bently Nevada 330180-X0-00 — це високопродуктивний безконтактний датчик проксимітора серії 3300 XL, призначений для вимірювання вібрації, зміщення та положення валів у промисловому обладнанні. Цей датчик використовує технологію вихрових струмів для визначення відстані між наконечником зонда та провідною поверхнею.

Технічні характеристики

Згідно з даними виробника та спеціалізованих постачальників, основні параметри моделі включають:

Тип системи: 5/8 мм Proximitor Sensor.

Довжина системи та монтаж (X0): Датчик налаштований на загальну довжину системи (зонд + подовжувальний кабель) 5 метрів з опцією панельного монтажу.

Живлення: Потребує від -17,5 В до -26 В постійного струму (без бар'єрів) при максимальному споживанні 12 мА.

Чутливість живлення: Зміна вихідної напруги менше ніж на 2 мВ на кожен вольт зміни вхідної напруги.

Вихідний опір: 50 Ом.

Робоча температура: Від -51°C до +100°C (за даними powergearx.com).

Вага: Приблизно 0,246–0,255 кг (9 унцій).

Конструктивні особливості

Сумісність: Повністю сумісний з усіма зондами серії 3300 та 3300 XL діаметром 5 та 8 мм.

Електрична ізоляція: Монтажна база забезпечує електричну ізоляцію, що виключає потребу в окремих ізоляційних пластинах.

Стійкість: Конструкція стійка до вібрацій, ударів та електромагнітних перешкод (EMI/RFI).
