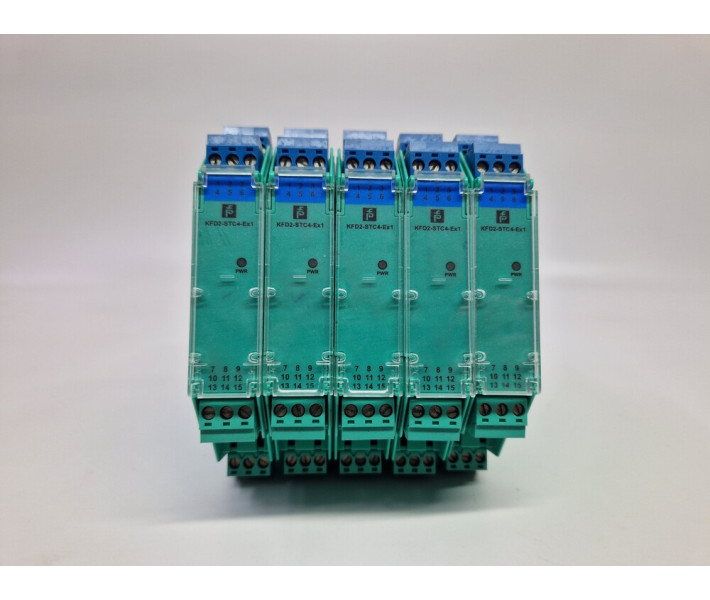

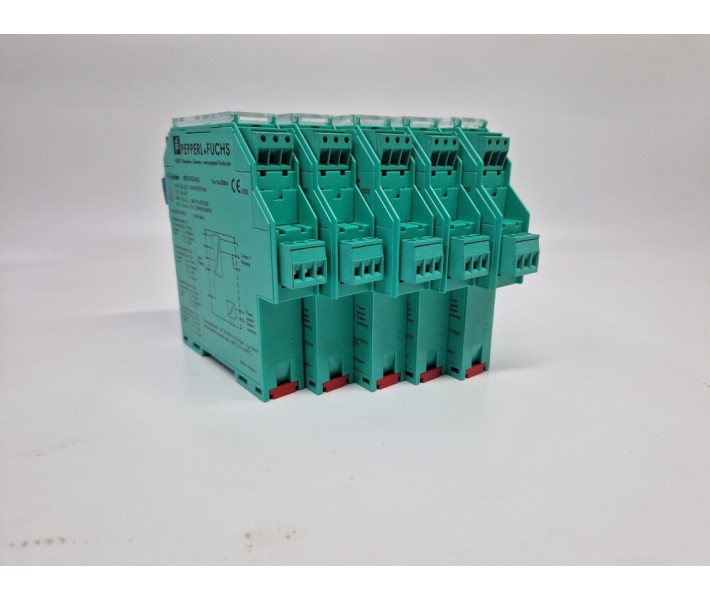

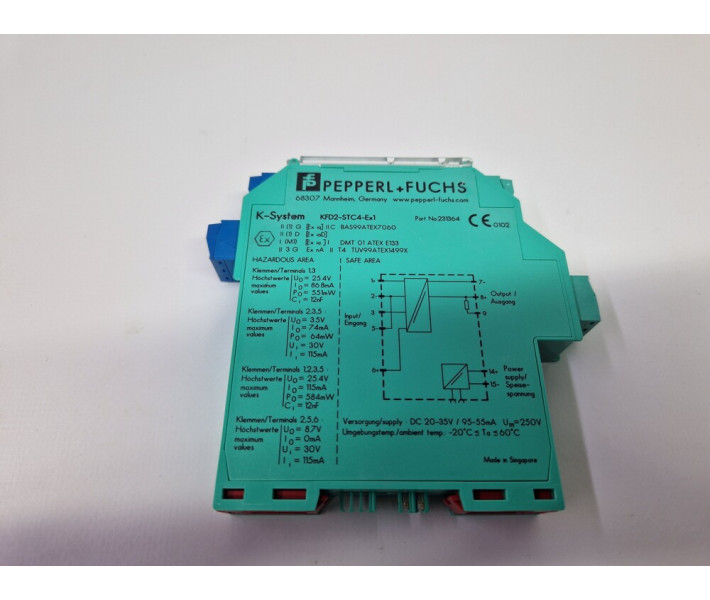

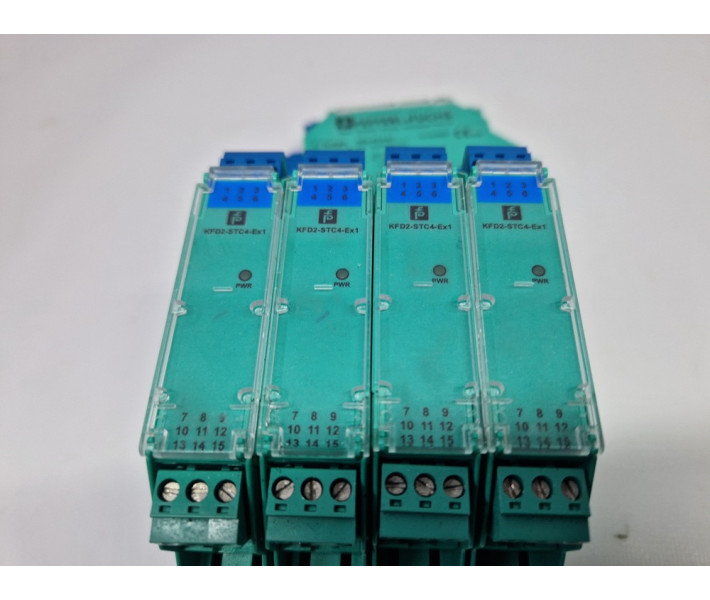

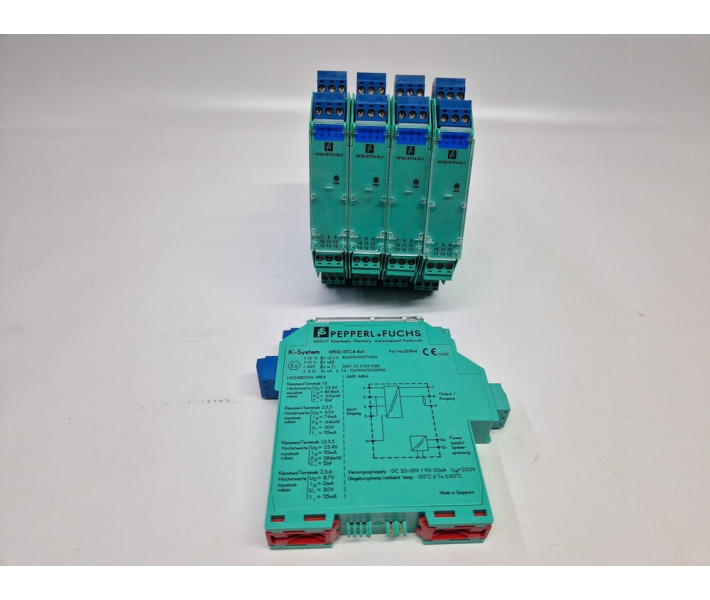

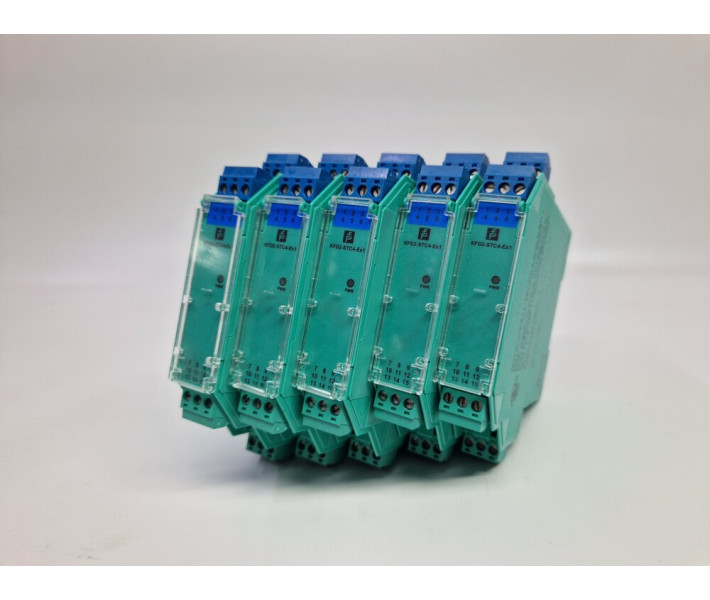

KFD2-STC4-Ex1

Живлення
За шиною Power Rail або клемами 14 (+), 15 (-)
Номінальна напруга: 20...35 В пост. струму
Споживана потужність: 1,9 Вт

Вхід (іскробезпечний)
Клеми 1 (+), 2 (-), 3 або 5 (-), 6 (+)
Вхідний сигнал: 0/4...20 мА
Напруга за 20 мА: 16 В на клемах 1 (+) і 3 (-)

Вихід (невикробезпечний)
KFD2 — STC4 — Ex1: Клеми 7 (-), 8 (+)
KFD2 — STC4 — Ex1.20: Клеми 7 (-), 8 (+), 10 (-), 11 (+)
Вихідний сигнал: 0/4...20 мА
Опір навантаження: 0...800 Ом
Пульсации: ≤ 50 мкА (СКЗ)

Передавальні характеристики
Точність: ≤ 10 мкА
Температурні відхилення: ≤ 0,4 мкА/°С
Робоча температура: -20...+60°С
Частотний діапазон за навантаження 250 Ом і струму 1 мА:
- з небезпечної зони в безпечну 0...7,5 кГц (за рівнем — 3 дБ)
Частотний діапазон за навантаження 250 Ом і напруги 1 В:
- з безпечної зони в небезпечну 0,3...7.5 кГц (за рівнем — 3 дБ)

Допустимі параметри під'єднуваного ланцюга
Тип і рівень вибухозахисту: IIA / IIB / IIC
Зовнішня ємність: 2,808 мкФ/0,798 мкФ/0,093 мкФ
Зовнішня індуктивннос:ь 22 мГн / 11 мГн / 2,7 мГн
