Регулятор температури JUMO 702071/9-1131-23-00

Регулятор температури JUMO 702071/9-1131-23-00

cTRON16

JUMO 702071/9-1131-23-00 – це компактний контролер (регулятор температури) серії JUMO cTRON 16. Він призначений для точного контролю та регулювання температури, тиску та інших технологічних змінних у різних промислових застосуваннях.

Основні характеристики та функції:

Тип пристрою: Компактний контролер (регулятор).

Номінальні розміри: 48 мм x 48 мм (тип 702071).

Застосування: Використовується в нагрівальних шафах, системах стабілізації температури та охолодження, сушильних і морозильних установках, лабораторних печах та стерилізаторах.

Універсальний вимірювальний вхід: Підтримує підключення різних датчиків, зокрема термометрів опору (RTD, наприклад, Pt100), термопар та стандартних сигналів струму/напруги.

Виходи: Залежно від конкретної конфігурації, може мати релейні та/або логічні виходи.

Методи керування: Може працювати як 2-позиційний, 3-позиційний, модулюючий або безперервний контролер.

Додаткові функції: Вбудовані функції самооптимізації (автоналаштування), функція рампи (плавна зміна заданого значення), ручний режим, таймер, два граничні компаратори та лічильник напрацювання.

Інтерфейс: Оснащений стандартним інтерфейсом налаштування для конфігурації за допомогою ПК та опціональним інтерфейсом RS485 (протокол Modbus) для інтеграції в мережу передачі даних.

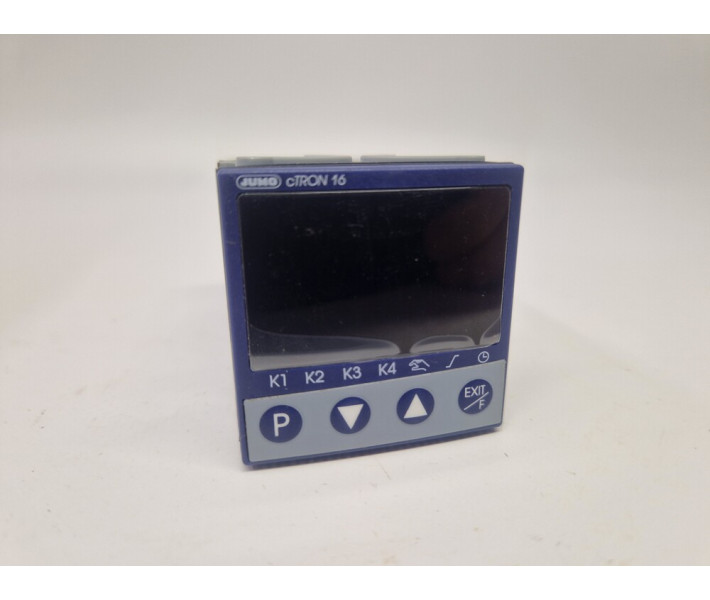

Конфігурація: Просте керування за допомогою чотирьох кнопок на передній панелі та світлодіодного дисплея.

Цей номер деталі вказує на конкретну модель продукту JUMO з певним набором апаратних конфігурацій, які визначаються подальшими цифрами коду. Пристрій широко застосовується в промисловості для автоматизації процесів, що вимагають точного контролю температури.

Загальні технічні дані

Напруга живлення: 110–240 В змінного струму (AC), -15/+10%, частота 48–63 Гц.

Номінальні розміри: 48 мм x 48 мм (1/16 DIN).

Дисплей: Червоний/зелений дворозрядний дисплей, а також додаткові світлодіоди для індикації режимів роботи (ручний режим, рампа, таймер тощо).

Керування: Чотири кнопки на передній панелі.

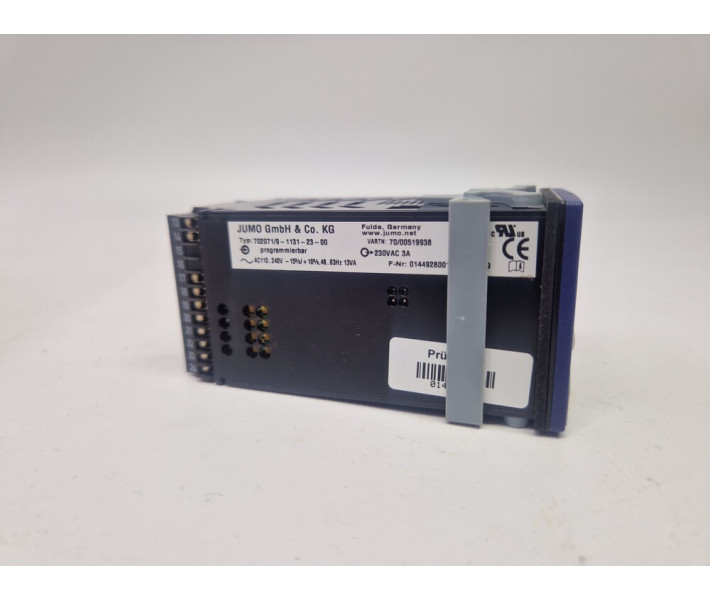

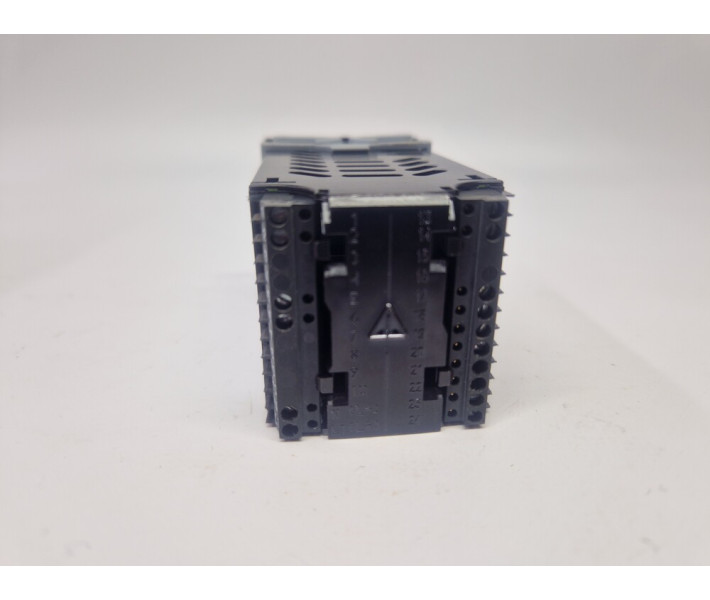

Підключення: Гвинтові клеми (знімні клемні колодки) на задній панелі.

Ступінь захисту:

Передня панель: IP65 (захист від пилу та струменів води).

Задня частина/клеми: IP20.

Діапазон робочих температур: Від -5 до +55 °C.

Температура зберігання: Від -40 до +70 °C.

Точність вимірювання: ≤ 0.25% від кінцевого значення діапазону.

Входи та виходи

Аналоговий вхід: 1 універсальний вхід для:

Термометрів опору (наприклад, Pt100, Pt1000) у 2- або 3-провідній схемі.

Термопар (різні типи, лінеаризації для понад 20 сенсорів збережені).

Стандартних сигналів струму (0/4–20 мА) або напруги (0/2–10 В).

Бінарні входи: 2 бінарні входи (можуть використовуватися для перемикання заданого значення, запуску/скасування самооптимізації, блокування клавіатури тощо).

Виходи: Ця конкретна конфігурація (код /9-1131-23-00) має:

Вихід 1 (K1): Реле (нормально розімкнений контакт, SPST), максимальне навантаження 3 А при 230 В AC.

Вихід 2 (K2): Реле (нормально розімкнений контакт, SPST).

Вихід 3: Не використовується або налаштовується опціонально (може бути ще одне реле або аналоговий вихід залежно від точного коду, але зазвичай у цій серії максимум 3 реле або 2 реле + аналоговий).

Логічний вихід: 1 логічний вихід (0/14 В / 20 мА макс.).

Функції керування та програмне забезпечення

Метод керування: PID-регулювання, 2-позиційний, 3-позиційний або безперервний контролер (вибір залежить від конфігурації виходів).

Самооптимізація: Вбудована функція автоналаштування (коливальний метод) для автоматичного визначення параметрів регулювання.

Функція рампи: Дозволяє плавно змінювати задане значення з регульованим градієнтом.

Таймер: Розширені функції таймера з можливістю перемикання сигналів на бінарні виходи.

Граничні компаратори: Два незалежні граничні компаратори.

Сервісний лічильник: Лічильник часу напрацювання або кількості перемикань.

Інтерфейс Setup: Стандартний інтерфейс для конфігурації за допомогою ПК та спеціалізованого програмного забезпечення (доступне багатьма мовами, зокрема англійською, німецькою, російською).
