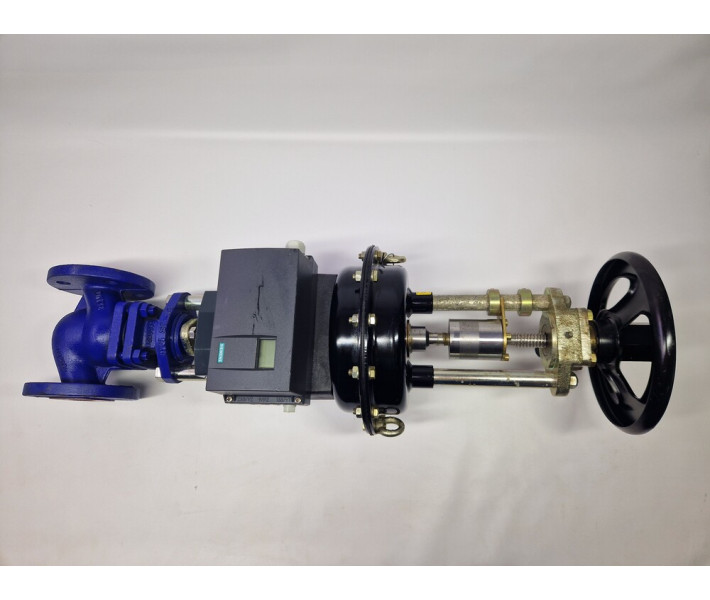

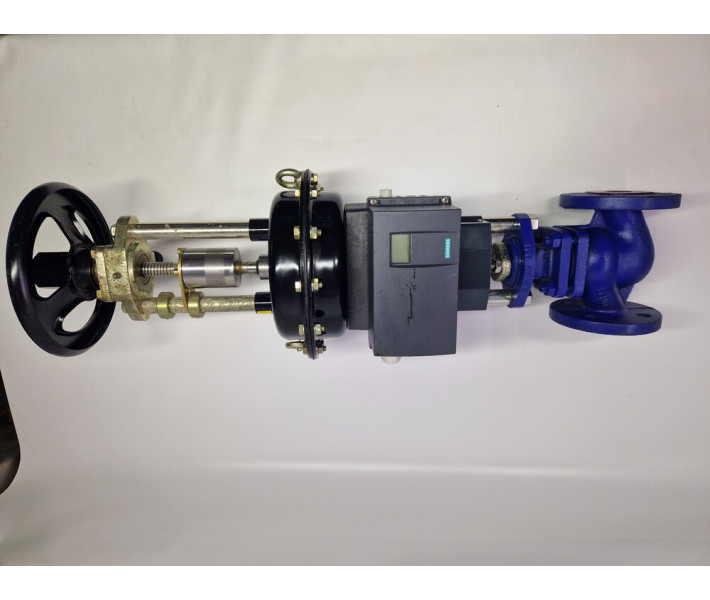

Регулювальний клапан ARI STEVI DN32 PN16-25

Регулювальний клапан ARI STEVI DN32 PN16-25.

В комплекті з позиціонером Siemens 6DR5310-0NG00-0AA0

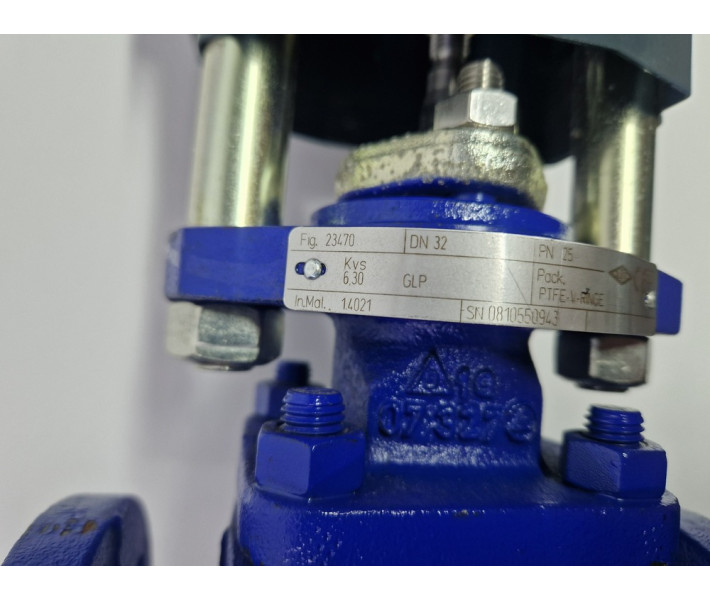

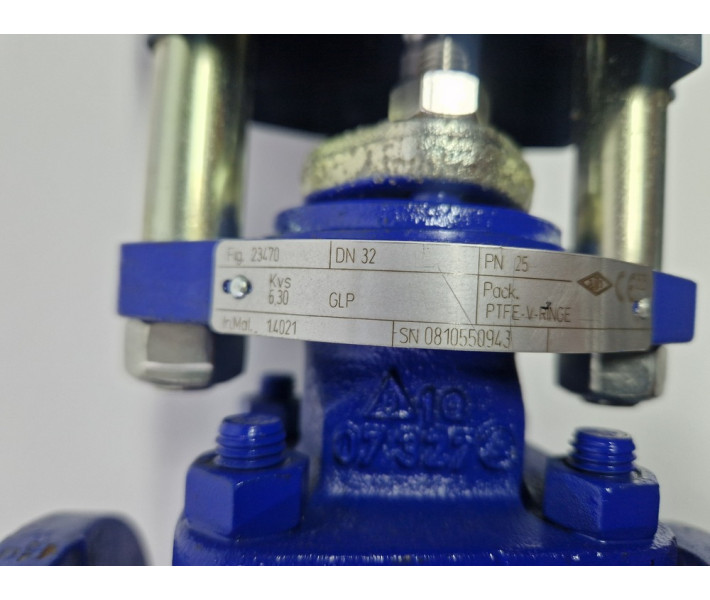

Fig.23470

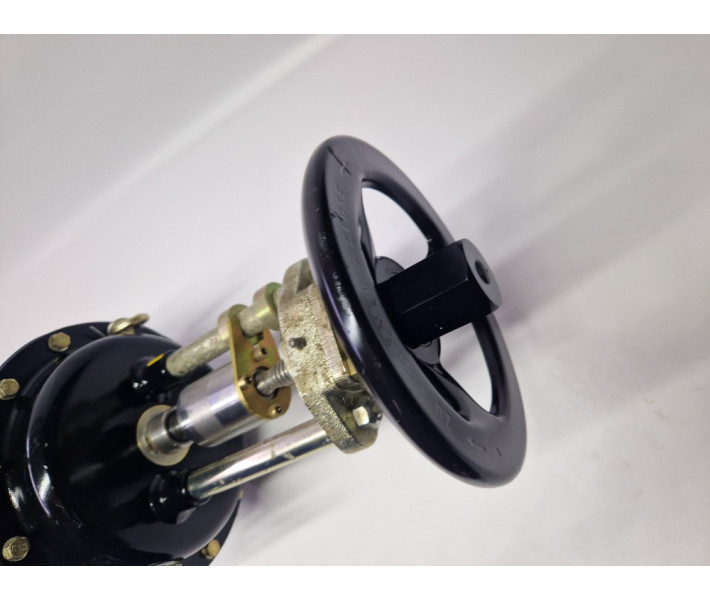

Пневмопривід з ручинм дублером 92250 DP32

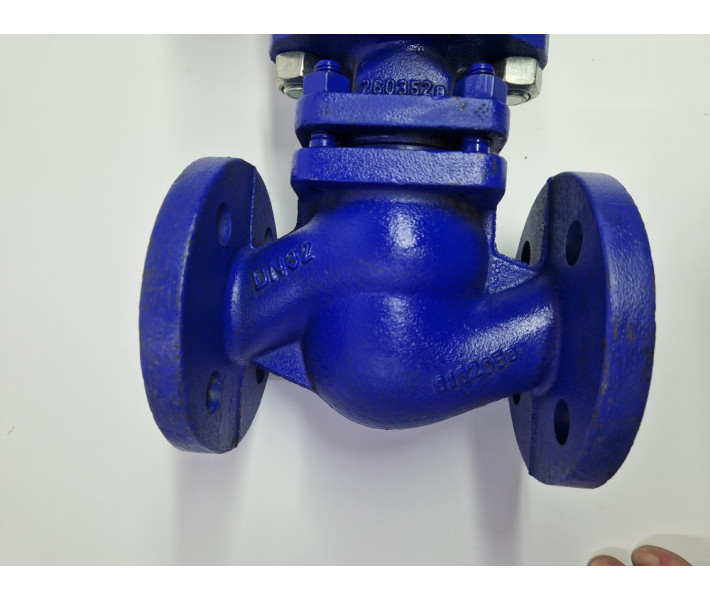

Регулювальний клапан ARI STEVI DN32 PN16-25 — це прохідний сідловий клапан німецького виробництва, призначений для регулювання потоку різних середовищ у промислових установках та системах опалення, вентиляції й кондиціювання (ОВК).

Основні характеристики

Клапан ARI STEVI (моделі 440/441 або 23.440/23.441 залежно від конкретної конфігурації) має такі ключові параметри:

Тип: Прохідний (двоходовий) регулювальний клапан.

Номінальний діаметр (DN): 32 мм.

Номінальний тиск (PN): PN16/PN25 (клапан може використовуватися для систем з номінальним тиском 16 або 25 бар).

Матеріали корпусу: Зазвичай виготовляється з сірого чавуну EN-JL1040 (для PN16/25) або ковкого чавуну/сталі (для вищих PN).

Застосування: Використовується для різних рідких та газоподібних середовищ, включаючи пар, воду, неагресивні рідини тощо.

Kvs: Значення пропускної здатності (Kvs) залежить від конкретної версії клапана (наприклад, 40,6 м³/год для деяких моделей).

Привід: Клапан може бути оснащений різними типами приводів:

Електропривід: Наприклад, ARI-Premio або ARI-FR.

Пневмопривід: Наприклад, ARI-DP

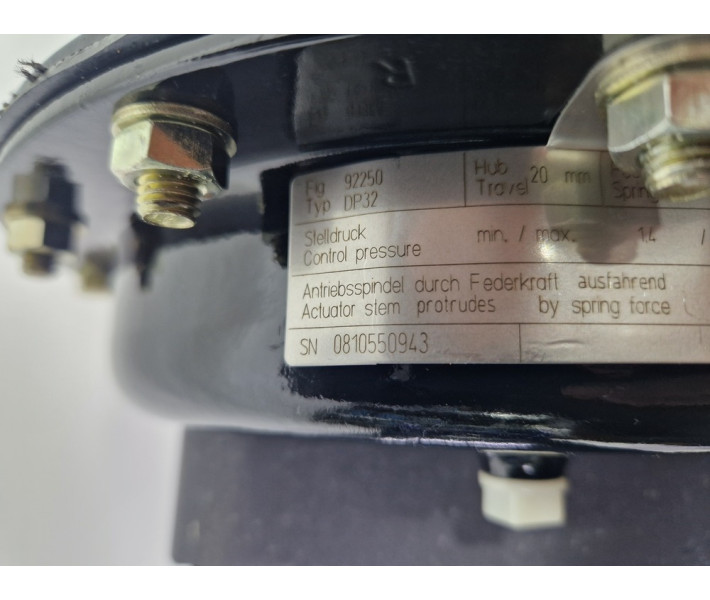

ARI DP32 — це пневматичний мембранний привід (пневмопривід) виробництва німецької компанії ARI Armaturen, призначений для автоматизації роботи регулювальних клапанів (таких як ARI STEVI або ARI ASTRA).

Цей привід використовує стиснене повітря для переміщення штока клапана і найчастіше має пружинне повернення, що забезпечує безпечне положення (відкрите або закрите) у разі припинення подачі повітря.

Основні характеристики ARI DP32

Тип приводу: Пневматичний, мембранний, односторонньої дії (з поворотною пружиною).

Принцип дії: Може бути налаштований як "шток висувається при зникненні повітря" (extended stem on air failure) або "шток втягується при зникненні повітря" (retracted stem on air failure).

Ефективна площа діафрагми: 250 см².

Максимальний тиск керуючого повітря: До 6 бар.

Діапазон керуючих сигналів (пружинний діапазон): Доступні різні діапазони, наприклад, 0,2–1,0 бар, 0,4–1,2 бар, 0,8–2,4 бар тощо, що визначає необхідний тиск повітря для повного ходу.

Номінальний хід (хід штока): Зазвичай 20 мм або 30 мм, можливий хід до 120 мм залежно від конфігурації клапана.

Температура навколишнього середовища: Від -10°C до +80°C (стандартно), з опціями для розширеного діапазону (наприклад, до -40°C).

Конструкція: Компактна, з гофрованою (рулонною) діафрагмою та двома опорними стійками (2-column mounting).

Монтаж: Можлива установка приводу в будь-якому положенні.

Опції: Можливе встановлення додаткових пристроїв, таких як кінцеві вимикачі, позиціонери, ручні дублери (маховики)

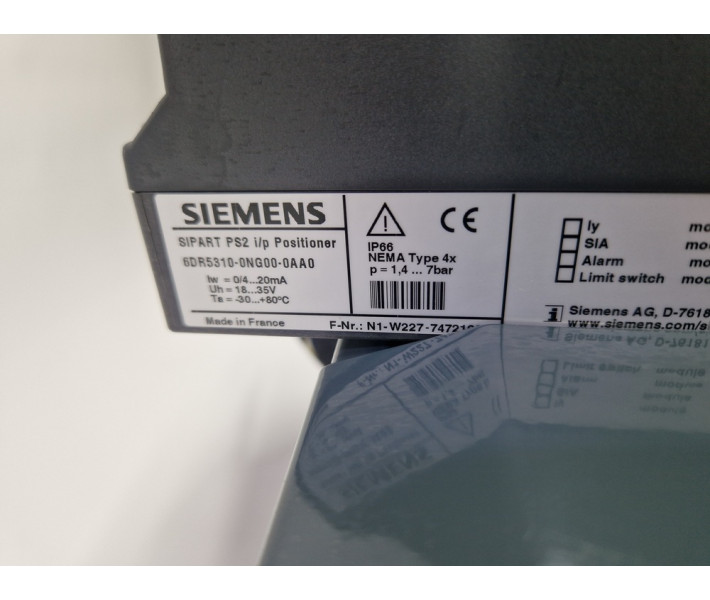

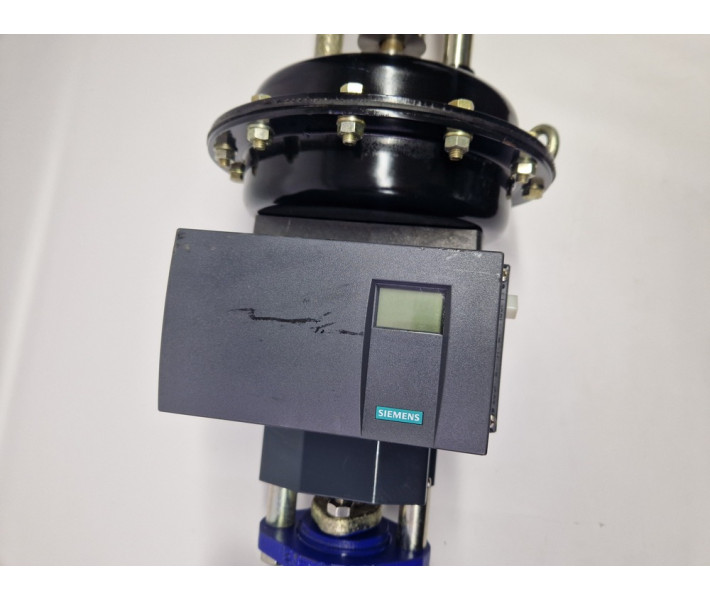

 6DR5310-0NG00-0AA0 ідентифікує Siemens SIPART PS2 Smart Electropneumatic Positioner — інтелектуальний електропневматичний позиціонер для пневматичних лінійних і поворотних приводів.

Основні характеристики

Цей позиціонер перетворює електричний аналоговий вхідний сигнал на відповідне пневматичне положення приводу.

Тип продукту: Інтелектуальний електропневматичний позиціонер SIPART PS2.

Призначення: Для пневматичних лінійних та поворотних приводів.

Вхідний сигнал: Аналоговий сигнал 4–20 мА (2-, 3- або 4-провідне підключення).

Тип дії: Односторонньої дії.

Корпус: Виготовлений з полікарбонату.

Вибухозахист: Без вибухозахисту.

Підключення:

Електричне: Різьба M20x1.5.

Пневматичне: Різьба G 1/4.

Додаткові функції: Поставляється без сигналізатора кінцевих положень та без додаткових модулів.

Вага: Приблизно 0,9 кг (або 1,2 кг залежно від джерела та комплектації)
