Пневматичний привід Samson 3277 (700см2) з позиціонером 3730-2, б/в

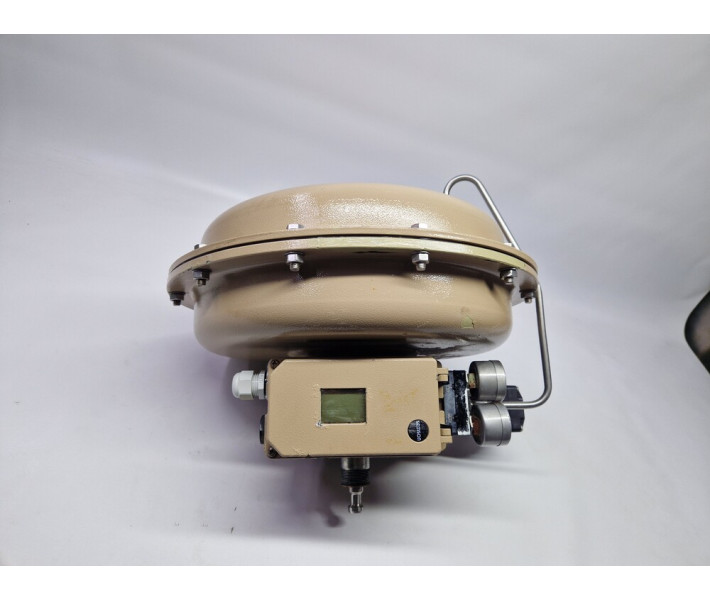

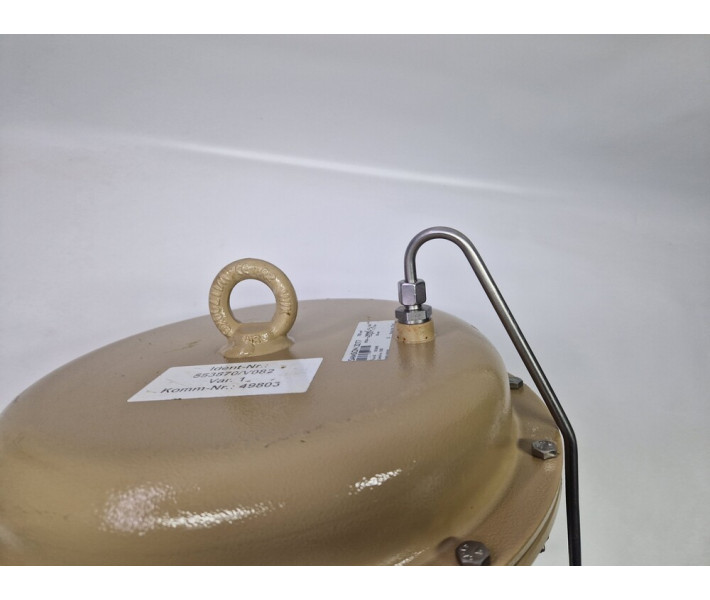

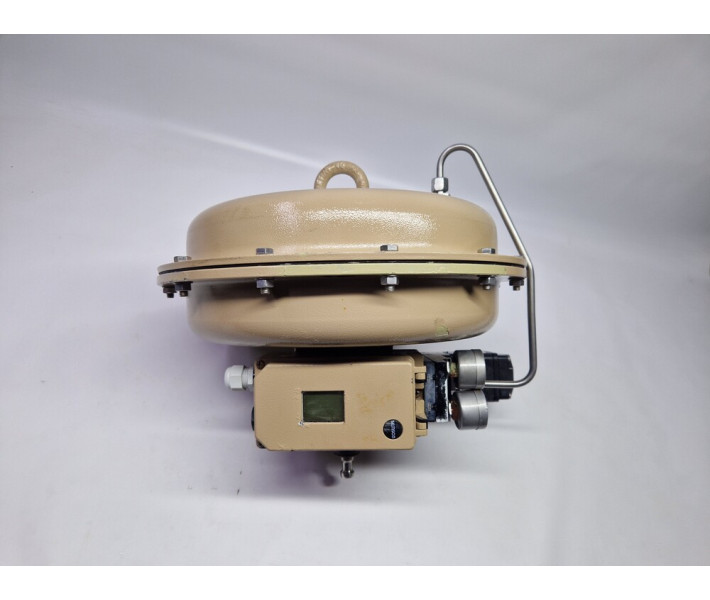

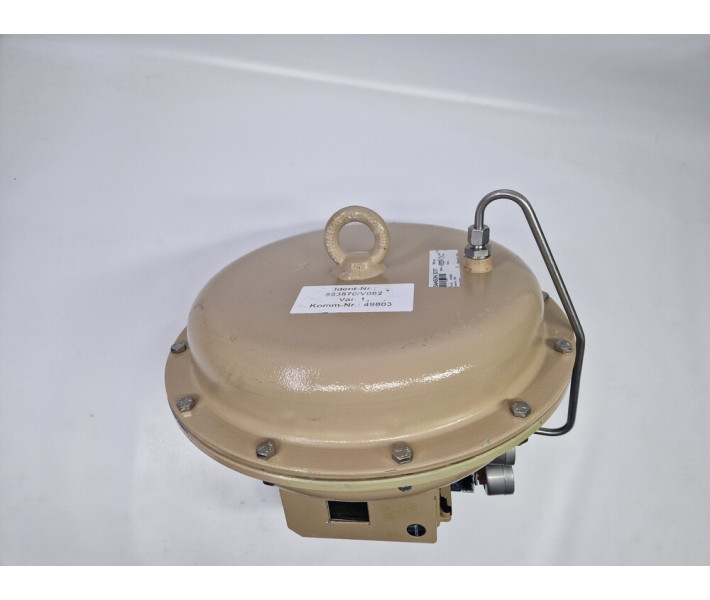

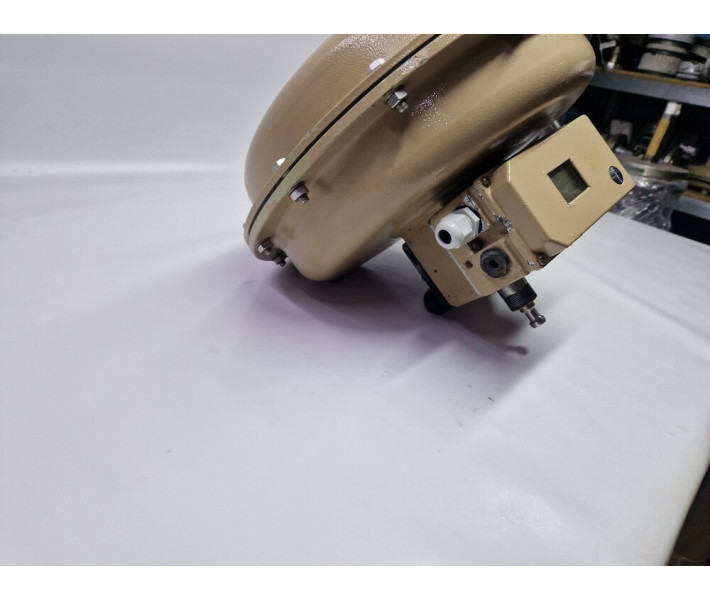

Пневматичний привід Samson 3277 (700см2) з позиціонером 3730-2 і соленоїдним клапаном 3963-1

Приводи Samson 3277 - це пневматичні приводи з низьким коефіцієнтом тертя і потужним поштовхом при високій швидкості ходу.

Технічні характеристики:

• Тип: пневматичні приводи
• Варіанти виконання:
  • Samson 3277
    • з затиснутою мембраною, площа приводу 240, 350 або 700 см² для безпосереднього кріплення приладдя
    • Максимум. тиск подачі: 6 бар

Опис пристрою

• Модель: SAMSON Тип 3277.

• Призначення: Лінійний привід, який використовується в промислових процесах автоматизації для керування положенням регулюючих клапанів (наприклад, клапанів серій 240, 250, 280 від Samson).
• Принцип дії: Перетворює тиск стисненого повітря в лінійний рух штока.

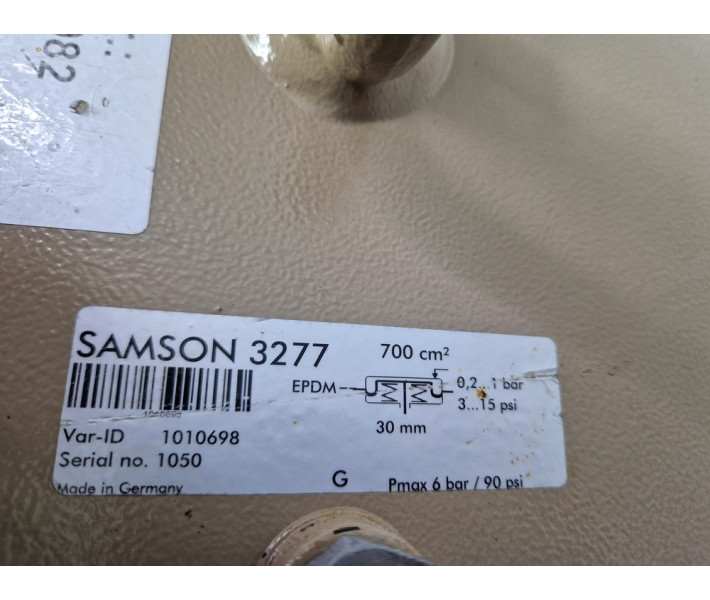

Технічні характеристики

• Ефективна площа діафрагми: 700 см².
• Матеріал діафрагми: EPDM (етилен-пропілен-дієновий мономер).
• Діапазон керуючого тиску (Bench Range): Від 0,2 до 1 бар (приблизно 3–15 psi).
• Номінальний хід штока: 30 мм.
• Максимальний робочий тиск (Pmax): 6 бар / 90 psi.
• Виробництво: Made in Germany (Зроблено в Німеччині).
• Серійний номер: 1050

Var ID - 1010698

Мателіал ущільнення - EPDM

Хід штока - 30мм

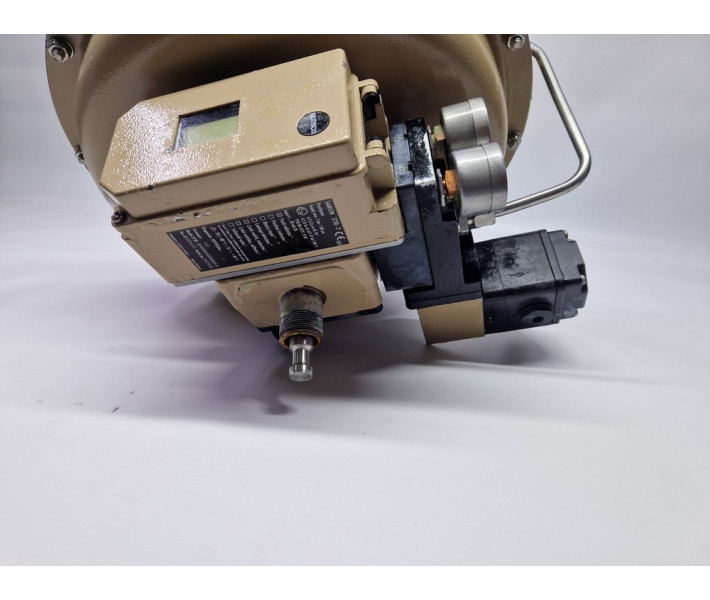

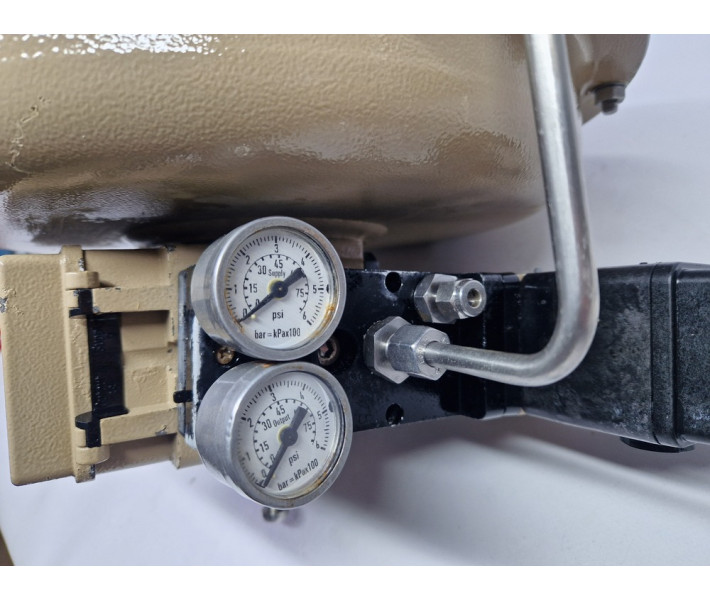

Позиціонер:

Електропневматичний позиціонер Samson Type 3730-2, який кріпиться до пневматичного мембранного приводу, що керує клапаном. Цей позиціонер використовується для точного регулювання положення клапана на основі електричного сигналу (4...20 мА DC) з системи керування.

Основні характеристики та функції позиціонера Samson 3730-2

• Призначення: Приймає задане значення від 4 до 20 мА і перетворює його на відповідний пневматичний тиск для приводу, забезпечуючи точне позиціонування клапана.
• Діагностика: Оснащений функцією діагностики EXPERTplus, яка дозволяє виконувати розширений аналіз роботи клапана та позиціонера через серійний інтерфейс і програмне забезпечення TROVIS-VIEW.
• Вибухозахист: Має маркування вибухозахисту Ex ia IICT6 та Ex tD A21 IP66 T80°C, що дозволяє його використання в потенційно вибухонебезпечних середовищах.

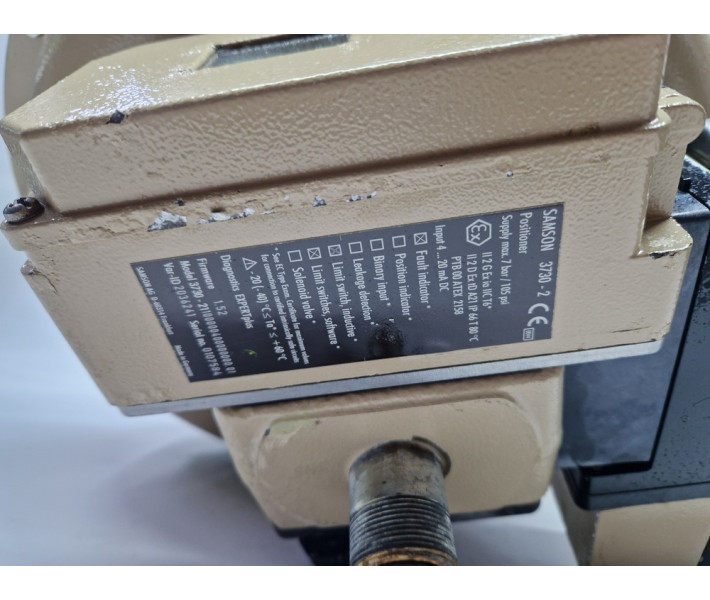

• Функції контролю: Підтримує різні функції, які можна активувати або деактивувати (як показано відмітками на етикетці), включаючи:
  • Індикатор несправності (Fault indicator)
  • Індикатор положення (Position indicator)
  • Бінарний вхід (Binary input)
  • Виявлення витоків (Leakage detection)
  • Кінцевий вимикач, індуктивний (Limit switch, inductive)
  • Кінцеві вимикачі, програмні (Limit switches, software)
  • Електромагнітний клапан (Solenoid valve)
• Температурний діапазон: Допустима температура навколишнього середовища становить від -20 до +60 °C або до +80 °C залежно від конкретної конфігурації та сертифікатів

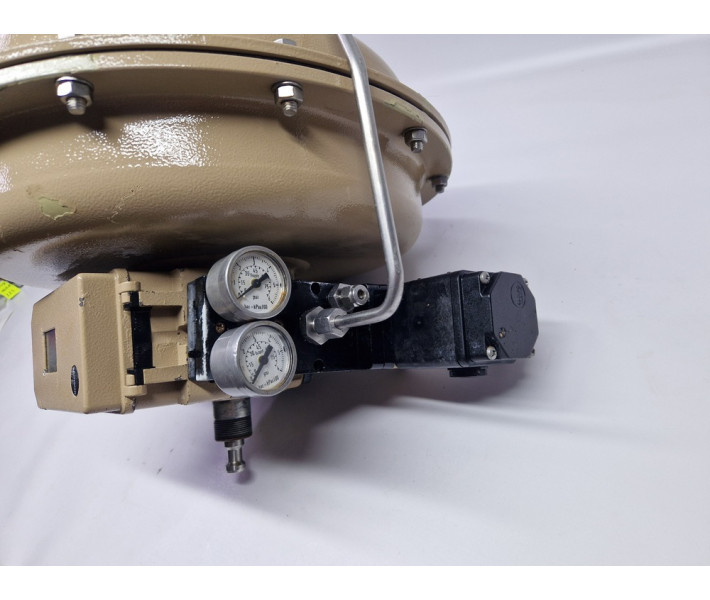

Соленоїд

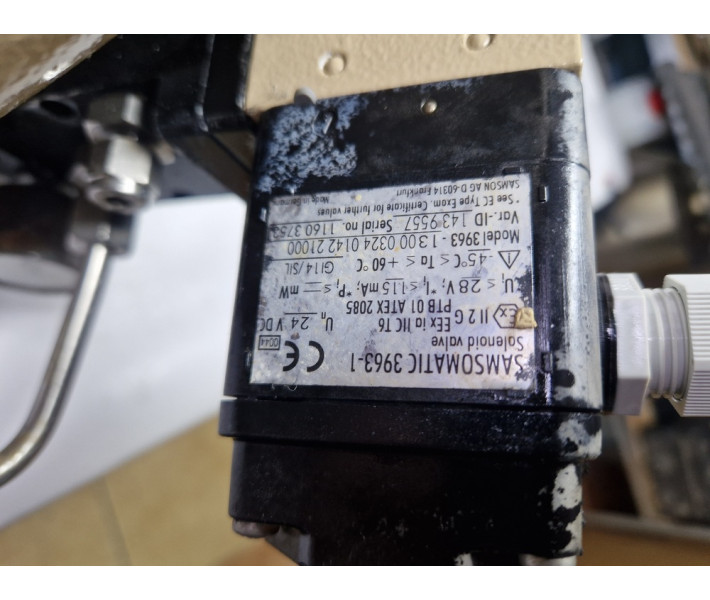

соленоїдний (електромагнітний) клапан Samsomatic Type 3963-1 виробництва Samson AG. Цей клапан перетворює електричні бінарні сигнали на пневматичні керуючі сигнали для керування пневматичними приводами з пружинним механізмом повернення в небезпечних зонах.

Ключові характеристики:

• Тип: Соленоїдний клапан, модель 3963-1.
• Номінальна напруга: 24 В постійного струму (24 VDC).
• Вибухозахист: Має сертифікат PTB 01 ATEX 2085 з маркуванням Ex ia IIC T6, що вказує на іскробезпечне виконання для використання в потенційно вибухонебезпечних середовищах.
• Температурний діапазон: Температура навколишнього середовища (Ta) від -45°C до +60°C.
• Застосування: Використовується для керування лінійними приводами Samson, зокрема моделями Type 3271 або 3277, що забезпечує надійну роботу та швидкий час спрацьовування.
